VSC204控制器在前缘送纸中的应用
一、简介
前缘送纸是目前比较先进的工艺，主要是主要在于它具备良好的超延伸功能和精确的送纸功能，它的主要好处在于它可以大大减轻拉纸胶轴对纸板的压力从而保护了纸板原有的抗压强度，换句话说对同样要求的纸箱强度用具备超延伸送纸功能的机器送入可减轻纸箱用原纸材料的克重。
二、方案
前缘送纸就是以纸板前边缘为基准，VSC102控制送纸胶轮的周期性加速、同步、减速，通过格栅配合将纸板有时间的抬起和落下，将堆好的纸板连续或者间隔的单张送入印刷单元。
三、程序简要介绍
HIM程序介绍

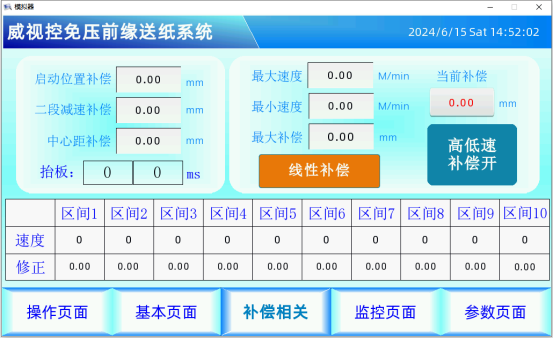

补偿参数设置界面：高低速补偿。

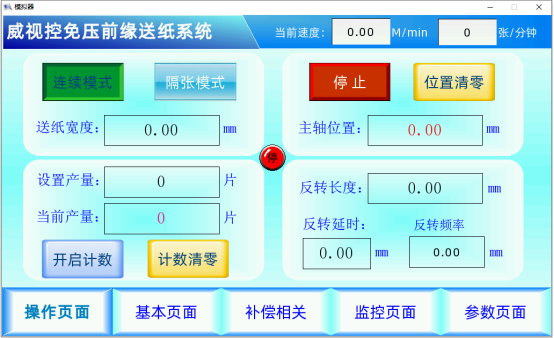

操作页面界面：纸板参数设置、产量计数及实时位置监控。
部分PLC程序介绍

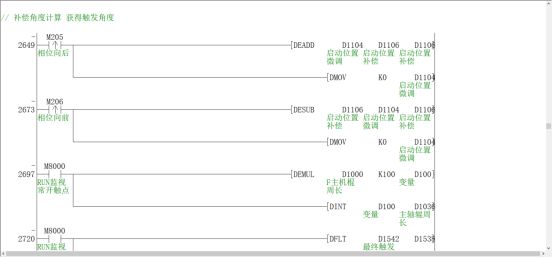

补偿角度计算， 获得触发角度。

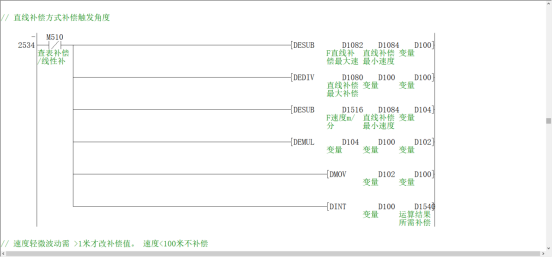

直线补偿方式补偿触发角度
四、设备优点
根据主机编码器起始角度和纸板间距自动规划出纸电子凸轮曲线，实现纸板离开时逐个停止，全程有动力不刮伤纸板。

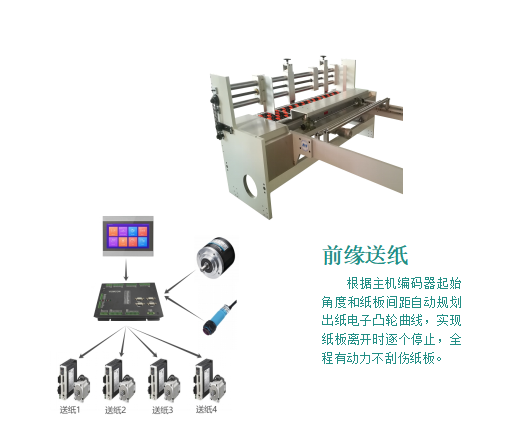

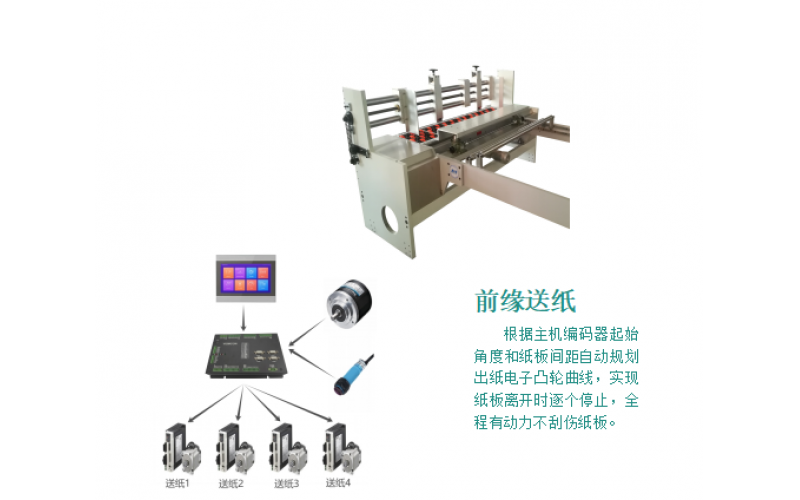

五、设备照片
