产品功能
型号 | 功能 |

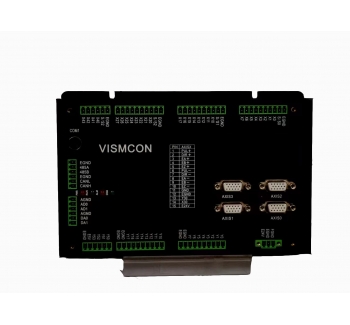

VSC104-48G | IO点数为24/24点，其中：24点200K高速输入（X0-X7,X10-X17,X20-X27),24点200K高速输出。可用梯形图进行二次开发。 通讯口：RS485/RS232/编程电缆线 |

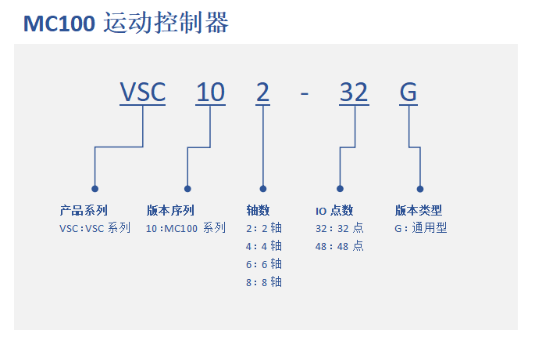

命名规则
性能特点
l采用高速ARM+大容量FPGA架构
l运动控制扫描周期200US
l全隔离方案
l可做多路高速锁存、计数、脉冲输出、PWM

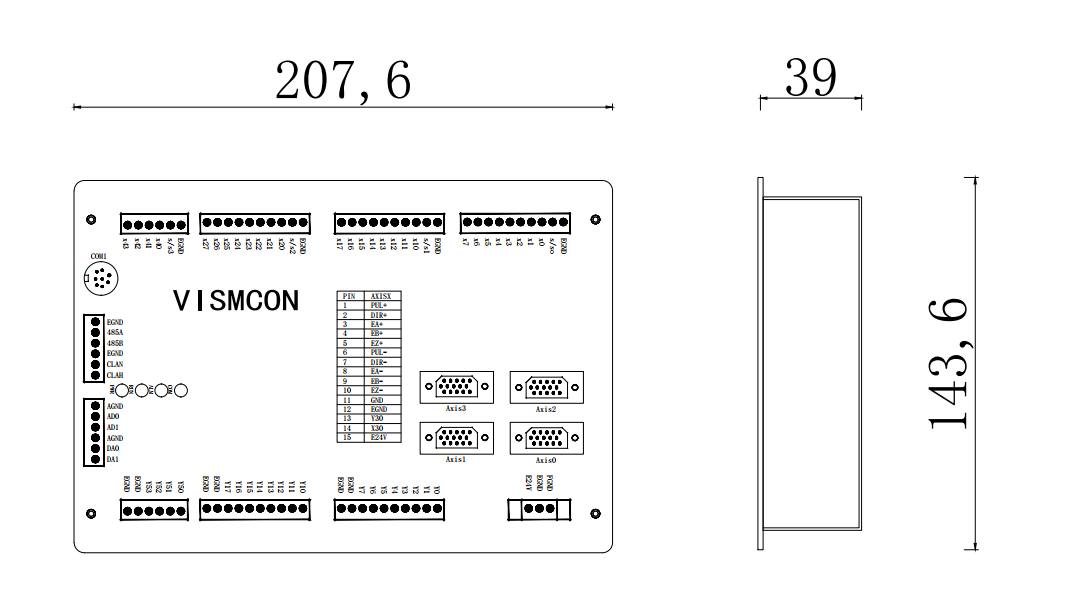

产品尺寸
| VSC104-48G | |
| 执行方式 | 循环扫描 |
| 编程方式 | 梯形图 |
| 程序容量 | 16K |
| 下载监控 | 编程电缆线/485 |
| 高速脉冲输出 | 2路 |
| 高速输入点 | 2路 |
| 断电保存功能 | 可通过软件调整 |
| 储存介质 | FLASH |
| 串口通讯 | COM1:RS422 / COM2：RS485 |
| CAN | 1路 |
| PID | 6路 |
| 模拟量 | AD2路/DA2路 |
| 输入IO | 24点 |
| 输出IO | 24点 |
| RS232 | 1路 |
| RS485 | 1路（可做主从站） |
| 脉冲输出口（AXIS） | 4路（可扩展4路200K高速脉冲） |
| 工作温度 | 0-55℃ |
| 输入电源 | DC24V |
| 功耗 | ＜8W |
| 电源隔离 | 有 |
| 外壳材质 | 铝+铁 |
| 外形尺寸 | 207.6*143.6mm |
| 重量 | 0.52KG |
